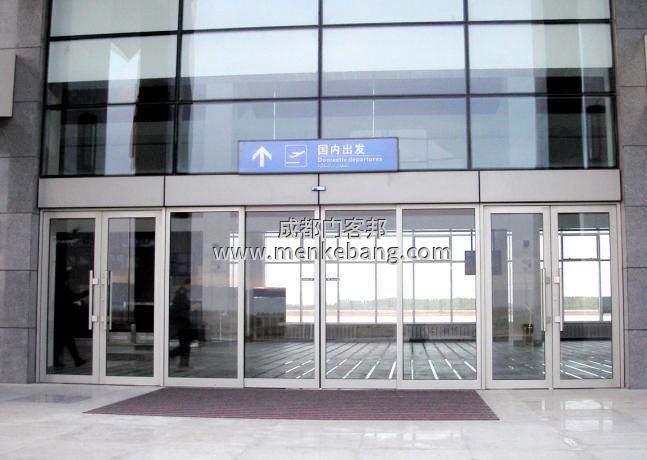

自動門從理論上理解應該是門的概念的延伸，是門的功能根據人的需要所進行的發展和完善。自動門行業發展已日漸成熟，自動門是指：可以將人接近門的動作（或將某種入門授權）識別為開門信號的控制單元，通過驅動系統將門開啟，在人離開后再將門自動關閉，并對開啟和關閉的過程實現控制的系統。

自動門控制器施工應當由專業人員按照說明書的要求正確進行安裝。

電源線和電機動力線應選用線徑不小于1.5mm2銅芯護套電纜，其它控制線應選用導線截面不小于0.5mm2的銅芯電纜。電源火線應接于控制器的L端，零線應接于控制器的N端。

機內保險應使用Ф5×20mm/6A的快速熔斷器，嚴禁將機內保險作直接短路使用。電動門的門頭電機應接于機內的P1端子排。報警器應接于機內的P4端子排。

其他基本控制線應接于機內P2端子排。安裝接線時應參照產品所附的接線圖正確連接。

尤其要注意，不得將低壓控制線接于高壓端子上或將高壓控制線接于低壓端子上。控制器的接線安裝除本產品規定的事項外，其他事項應遵守電氣安全操作規程的有關規定。

控制器的安裝位置根據用戶的具體情況選擇適當位置懸掛于五磁場干擾的墻體上。安裝高度距地面不應小于1.2m。引出的電纜應沿墻體固定牢固。通電前應對全部安裝工作進行全面檢查，確認無誤之后方可送電試機。探頭安裝于室外適當高度，角度可以調整。

自動門控制器操作使用：

接通電源后，控制器數顯窗口中間應顯示“-”，此時為控制器的待機狀態?？刂破髅姘迳系乃膫€按鍵分別是“關門”、“停止”、“開門”、“報警”。按下“開門”或“關門”鍵時，顯窗口應分別顯示“H”或“E”。此時門機拖動門體運動，控制器此時并有低頻訊響聲發出。門體在運動時，當限位開關起作用或自動延時動作，門體自動停止運動，此時低頻訊響聲自動停止發聲。由開門到關門，或有關們到開門轉換時，必須按動停止鍵方可進行轉換。

自動門控制器控制：

遙控器的“A”鍵對應手動開關的“開門”，“B”鍵對應手動開關的“停止”，“C”鍵對應手動開關的“關門”，“D”鍵對應手動開關的“報警”功能。使用時，按下遙控器相應的功能鍵約1――0.5S時門體將按照既定功能運動或停止，其操作過程同手動控制。遙控器的控制距離與現場的電磁場強弱、遙控發射器的電池電壓、氣候的變化等因素有一定影響，這是正?，F象，使用拉桿天線可適當增加控制距離。

人體移動探測采用新型熱釋電紅外線探測模塊HN911。V1用作延時控制，通過調節電位器RP1便可改變延時控制的時間。光耦MOC3020起交直流隔離作用。當無人行走需通過自動門時，HN911輸出端為低電平，V1無控制信號輸出，雙向晶閘管V2關閉，負載電機不工作，門處于關閉狀態。當有人接近自動門時，HN911模塊檢知到人體紅外能量，輸出端I為高電平輸出，雙向晶閘管導通，負載電機工作，打開自動門。當自動門運行到位時，由限位開關S切斷電源。由于HN911模塊輸出端2輸出的電平正好和輸出端1的電平相反，故可用輸出端2的輸出控制自動門關閉。

自動門控制器安裝使用說明信息，僅供參考!

松下自動門控制器是松下自動門里面的主要部件，具有系統狀態檢測功能，控制自動門的開或關，那么大家對于松下自動門控制器了解多少呢?土撥鼠裝飾網在這里為大家介紹松下自動門控制器，希望能夠對大家了解松下自動門控制器有所幫助。

松下自動門控制器電路硬件組成：

自動門控制裝置由門內光電探測開關K1、門外光電探測開關K2、開門到位限位開關K3、關門到限位開關K4、開門執行機構KM1(使直流電動機正轉)、關門執行機構KM2(使直流電動機反轉)等部件組成。光電探測開關為檢測到人或物體時為ON，否則OFF。

松下自動門控制器工作原理：

1、當有人由內到外或由外到內通過光電檢測開關K1或K2時，開門執行機構KM1動作，電動機正轉，到達開門限位開關K3位置時，電機停止運行;

2、自動門在開門位置停留8秒后，自動進入關門過程，關門執行機構KM2被起動，電動機反轉，當門移動到關門限位開關K4位置時，電機停止運行;

3、在關門過程中，當有人員由外到內或由內到外通過光電檢測開關K2或K1時，應立即停止關門，并自動進入開門程序;

4、在門打開后的8秒等待時間內，若有人員由外至內或由內至外通過光電檢測開關K2或K1時，必須重新開始等待8秒后，再自動進入關門過程，以保證人員安全通過。
